Progettazione e processo di sviluppo della struttura del prodotto

Il design strutturale può essere diviso in progettazione di sviluppo, progettazione adattiva e progettazione di varianti. Il processo di progettazione e sviluppo della struttura del prodotto può essere diviso nelle fasi successive:

1. La nuova fase del progetto

Secondo i requisiti di progettazione del progetto del cliente, il reparto di sviluppo, il reparto vendite e il reparto di controllo della qualità prendono parte alla riunione di revisione del progetto per determinare la praticità del progetto e il leader dello sviluppo del progetto che è responsabile della pianificazione generale del progetto e preparare l'attività di progettazione libro e nuovo costo del prodotto budget table.

2. Piano di progettazione (disegno ad effetto) stage

Dopo aver valutato il progetto di sviluppo, l'assistente di progettazione grafica completa il disegno dell'effetto grafico entro una settimana.

1) riunione guidata dal leader del progetto per controllare il disegno degli effetti, tra cui:

A. Praticità della struttura.

B. Schema di imballaggio

C. Corrispondenza del colore dell'aspetto.

D. Requisiti dei materiali per le parti.

E. Se la funzione è praticabile.

2) se si trovano problemi nella recensione, proporre suggerimenti di modifica tempestivi e rifinire l'effetto disegno.

3) crea un buon rapporto di recensione.

3. Fase del diagramma della struttura di progettazione

1) in questa fase, gli ingegneri strutturali e gli ingegneri elettronici sono uniti alla responsabilità del lavoro.

2) ingegnere strutturale progetta il disegno della struttura con PROE(o altro software) in base al disegno degli effetti. Se nel processo di disegno si trova sul PROE non può essere fatto, o non può essere fuori dallo stampo dovrebbe essere messo in avanti in tempo per vedere se è possibile cambiare i requisiti di aspetto. I disegni della struttura ordinaria devono essere completi entro 5 giorni, i disegni della struttura complessa devono essere completi entro 7 giorni.

3) prendi in conto dei problemi di seguito durante la realizzazione di disegni della struttura:

A. Restringimento di parti in plastica.

B. Angolo di tiraggio dello stampo.

C. Problemi di assemblaggio di produzione.

D. Protezione dell'imballaggio.

4. Fase di produzione di stampi

1) fornire documenti (disegni 2D, disegni 3D) per il reparto stampi per realizzare lo stampo.

Il reparto stampi è tenuto a fornire il risultato della revisione dello stampo dopo aver ricevuto il file di disegno. (Se le prestazioni del prodotto non sono danneggiate, il disegno della struttura può essere modificato in base alla situazione riflessa dal reparto stampi.)

2) richiede al reparto stampi di fornire entro tre giorni dalla ricezione del disegno del prodotto:

Disegno della struttura dello stampo (disegno 3D, disegno 2D), il disegno dello stampo dovrebbe essere verificato e confermato dall'ingegnere.

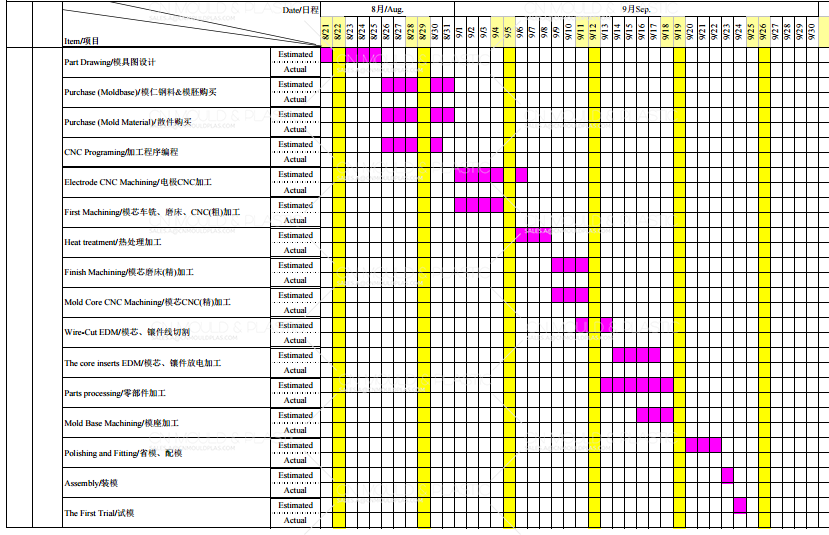

3) programma di apertura dello stampo.

4) contenuto di revisione della struttura dello stampo: superficie di separazione, perno di espulsione e materiale.

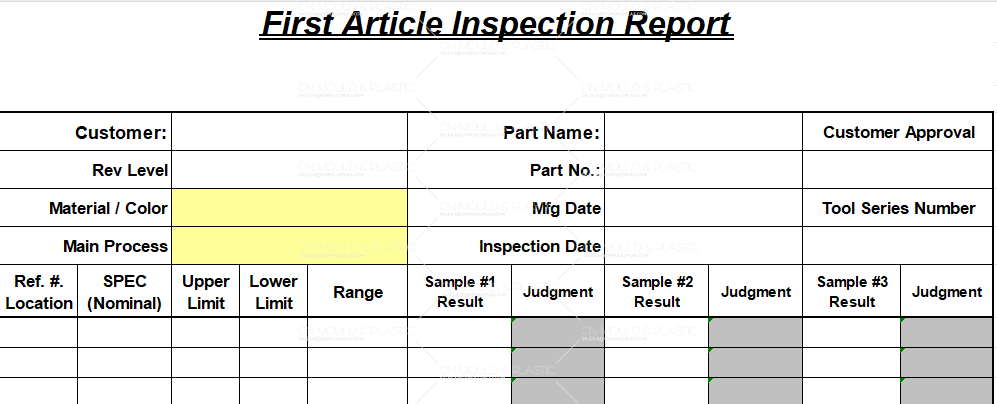

5. Il primo progetto prototipo stage

Il primo prototipo di progetto deve soddisfare i requisiti:

A. Non c' è un evidente problema di bloccaggio e incollaggio.

B. Le dimensioni delle parti devono essere entro le tolleranza di disegno.

C. Non ci sono deformazioni importanti nelle parti.

D. Prova a montare per vedere se c' è un problema.

6. Fase di produzione di prova

1) ingegnere strutturale sarà responsabile di tenere la riunione di preproduzione due giorni prima della produzione di prova: i reparti aderenti devono avere controllo di qualità, produzione, vendite, approvvigionamento e magazzino.

2) conferma che la linea di produzione può produrre i prodotti richiesti e personalizzare la linea di produzione con il nuovo processo di produzione.

3) l'ingegneria di produzione per garantire che il flusso di processo sia ragionevole e controllare il tempo di lavoro, il dispositivo è adatto per l'uso.

7. Fase di produzione di massa

1) al fine di garantire che la linea di produzione può realizzare prodotti In base agli standard di qualità del prodotto, gli ingegneri del dipartimento di sviluppo devono seguireDurante la produzione dei primi due lotti di merci e in caso di problemi, devono essere gestiti in tempo.

2) tutte le modifiche e le condizioni di produzione devono essere certificate in un promemoria sulle scelte di ingegneria (EDM). Se il reparto vendite ha requisiti speciali, dovrebbe essere convertito in dati tecnici e distribuito a ogni dipartimento in base ai requisiti (come l'aggiornamento di fogli di materiale, disegni, ecc.).
