Analisi delle prestazioni impermeabili del connettore impermeabile

Il connettore impermeabile è un connettore speciale progettato per mantenere il normale funzionamento di apparecchiature elettriche in presenza di umidità dell'ambiente, di solito sono composti da materiali resistenti all'acqua e strutture sigillate, può prevenire efficacemente l'umidità, l'umidità e la polvere all'interno del connettore, proteggi così il connettore e l'attrezzatura elettrica collegata dai danni causati dall'umidità. Le caratteristiche principali del connettore impermeabile includono:

1) prestazioni impermeabili.

Le prestazioni impermeabili dei connettori impermeabili sono testate principalmente dalla valutazione della protezione internazionale (IP), che definisce la resistenza alla polvere e all'acqua del connettore. Ad esempio, IP68 è la valutazione più alta, indica che il connettore è completamente protetto dalla polvere e viene continuamente sommerso sotto una specifica pressione.

2) ampiamente utilizzato.

Questi connettori sono ampiamente utilizzati nell'industria, nella produzione automobilistica, nelle attrezzature mediche, nella costruzione, nella manutenzione delle navi e in altri campi, specialmente all'aperto, bagnato, ad alta temperatura, a bassa temperatura, vibrazioni, corrosione, UV e altri ambienti difficili.

3) design della guarnizione.

I connettori impermeabili di solito adottano un design di tenuta speciale, compreso l'uso di guarnizioni O-ring, guarnizioni a morsetto, guarnizioni a iniezione, ecc., per garantire l'effetto impermeabile in vari scenari applicativi.

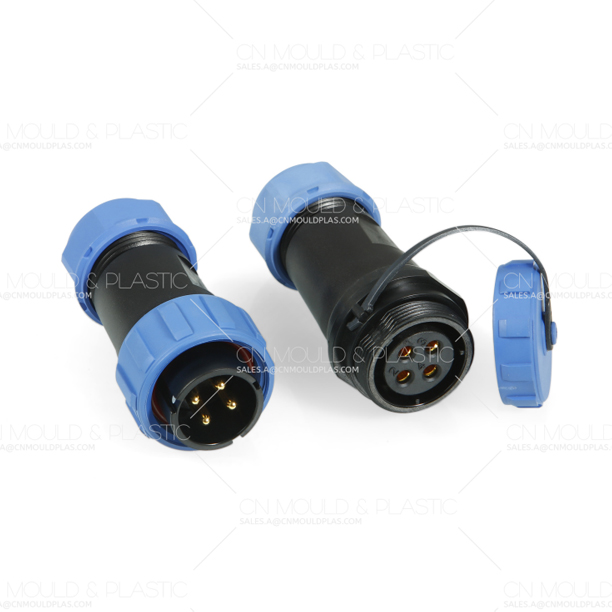

Sotto di noi eseguire test del connettore nella figura sopra per l'analisi del suo livello di impermeabilità:

• Test IP X5

Casi di prova reali:

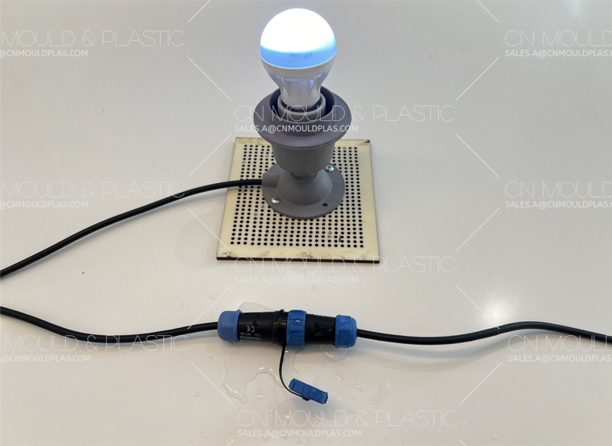

Utilizzando l'acqua con una portata di 12,5l/min, spruzzare l'alloggiamento del prodotto e il tempo di prova è superiore a 3 minuti.

Risultati:

Il connettore impermeabile può mantenere il normale funzionamento nel caso dell'acqua a getto.

Commenti:

Il cricchetto aterproof IPX5 indica che il connettore può resistere agli effetti del flusso d'acqua a bassa pressione.

• Test IPX7

Casi di prova reali:

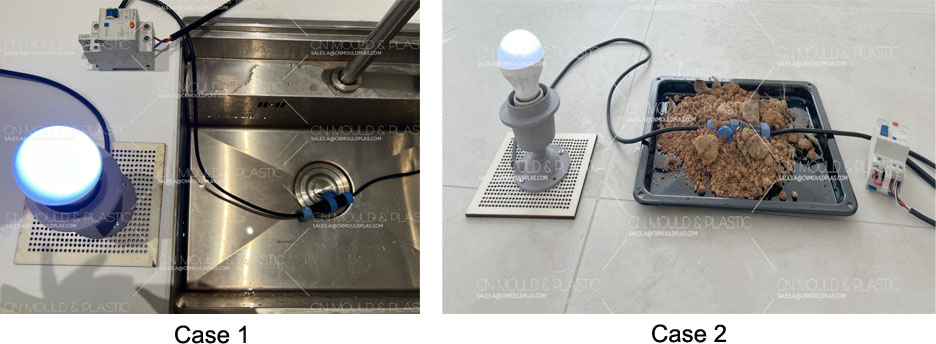

Custodia 1: impregna il connettore in acqua salata per 30 minuti.

Custodia 2: impregna il connettore nel terreno per 30 minuti.

Risultati:

Caso 1: durante il test, l'umidità non è entrata nel prodotto. Al termine del test, il prodotto può funzionare normalmente e senza danni e soddisfa lo standard di classe impermeabile IPX7.

Caso 2: dopo che il connettore è immerso nel suolo per 30 minuti, non è corroso dal suolo e può mantenere le normali condizioni di lavoro.

Commenti:

La valutazione impermeabile IPX7 rivela che il connettore ha una forte funzione impermeabile e anche se è sommerso in acqua in condizioni specifiche, l'umidità non entra all'interno.

• Test IPX9

Casi di prova reali:

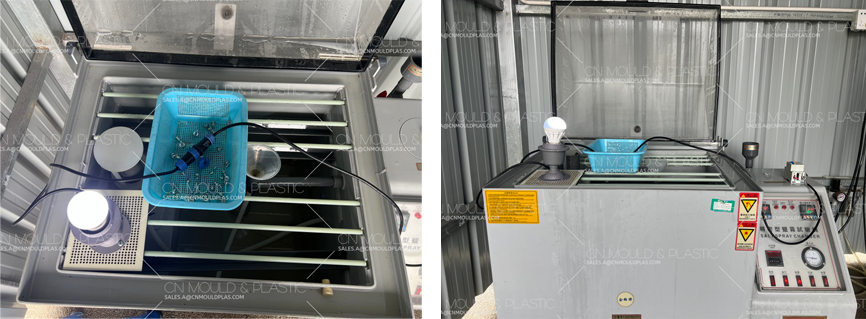

Posiziona il connettore nella macchina a spruzzo di sale per 30 minuti.

Risultati:

Il connettore mantiene la funzione di uso normale, senza ruggine.

Commenti:

La valutazione IPX9 viene utilizzata principalmente per testare se i dispositivi elettronici possono funzionare bene sotto lo spruzzo d'acqua ad alta pressione e se possono resistere a una grande quantità di scosse d'acqua. La valutazione impermeabile IPX9 è la più alta di tutte le valutazioni IPX.

In generale, i connettori impermeabili giocano un ruolo integrale in una varietà di applicazioni industriali che possono essere esposte all'umidità e agli ambienti umidi a causa della loro eccellente resistenza all'acqua e alla polvere.
