Il ruolo della diapositiva nello stampo è largo. Non solo gioca il ruolo di base di posizionamento, guida e sformatura, ma può anche ottenere più funzioni in base alle esigenze di diversi stampi.
Il design della diapositiva deve tenere in conto della struttura generale e delle proprietà meccaniche dello stampo per garantire che funzioni in modo stabile e soddisfare i requisiti del funzionamento dello stampo.

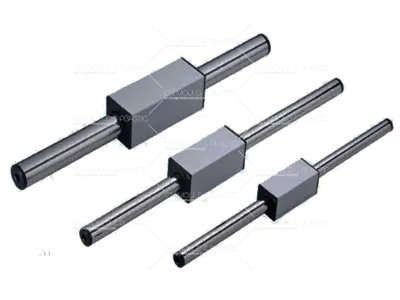

Il sollevatore è di solito progettato su uno o su entrambi i lati dello stampo per aiutare lo stampo a rimuovere facilmente. È un meccanismo progettato per sformare le scanalature del prodotto. Un sollevatore può essere una linea retta che si muove in una direzione verticale o un piano inclinato. Il sollevatore nello stampo è un elemento di design molto importante, che può evitare il bloccaggio, ridurre il tempo di apertura e chiusura, migliorare la qualità del prodotto e ridurre l'usura.
Secondo la sua fonte di alimentazione, il meccanismo di scorrimento è principalmente diviso in meccanismo di scorrimento manuale, meccanismo di scorrimento meccanico, meccanismo di scorrimento idraulico.
L'impostazione di scorrimento dovrebbe essere data priorità alla cavità e il perno angolare dovrebbe essere fissato al nucleo.
La lunghezza mobile dello scorrevole dovrebbe essere maggiore di 1.5 volte l'altezza dello scorrevole.
L'angolo massimo del perno angolare non deve essere superiore a 23 ° (meglio 12 ° ~ 15 °).
L'angolo superiore dello scorrevole e del cuneo è arrotondato (raggio 2 ~ 3mm).
Ci deve essere un meccanismo di posizionamento dopo che lo scorrevole è stato estraibile. Il lato dello scorrevole richiede una molla.
Meccanismo a molla di perline
Adatto per una piccola struttura dello stampo. La massa di scorrimento inferiore a 3kg può essere utilizzata molla di perline, il diametro della molla del tallone dovrebbe essere adatto per la massa di scorrimento.
Molla di compressione laterale
Se la forma dello stampo è dotata di un supporto, la molla di compressione e il meccanismo di arresto sul lato dello scorrevole sono preferiti.
Tassello.
Utilizzare il tassello come una struttura di posizione scorrevole.
Fissare la diapositiva con la molla
Ci sono tre modi per fissare la diapositiva con la molla:
1. Il lato interno dello scorrevole con molla di compressione.
2. Il lato esterno dello scorrevole con molla di compressione.
3. La forma dello stampo con supporto, il lato dello scorrevole con molla di compressione e meccanismo di arresto.
Il bock a cuneo è una parte con un angolo di cuneo che viene utilizzato per cuneo lo scorrevole saldamente durante la chiusura dello stampo.
I requisiti di progettazione del bock a cuneo sono i segue:
L'angolo del blocco a cuneo scorrevole dovrebbe essere di 2 ° ~ 5 ° in anticipo sull'angolo del perno angolare. Il primo contatto tra il blocco a cuneo e lo scorrevole dovrebbe avere angoli arrotondati.
Quando l'area di proiezione dello stampaggio sullo scorrevole è grande, il blocco a cuneo è trasformato in smusso per abbinare la cavità.
Quando l'area di formatura sullo scorrevole è piccola, l'altezza della superficie del cuneo dovrebbe essere maggiore o uguale alla 3/2 di altezza dello scorrevole.
Il blocco resistente all'usura dovrebbe essere aggiunto al blocco a cuneo nello stampo grande. Il blocco resistente all'usura è superiore di 0.15 ~ 0.25mm rispetto al blocco a cuneo.
