Inglese
français
Deutsch
Español
italiano
русский
português
العربية
dansk
Suomi
Svenska
norsk 12-30
(1) gli ostacoli della qualità della lucida1) il bordo del foro interno della cavità può avere angoli caduti, angoli misti o ammaccature e dopo la lucidatura, l'apertura del foro interno può ingrandire (c...

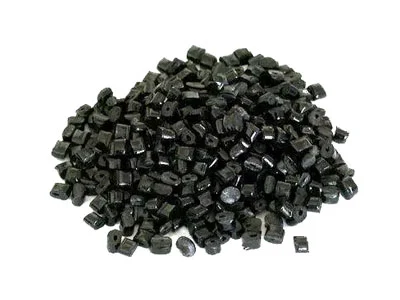

L'adipamide di poliesametilene, comunemente nota come PA66, è una resina termoplastica prodotta in generale dalla condensazione dell'acido adipico e dell'esametilene. It solubile in solventi generali, solo solubili in m-benzol, ecc. Ha le caratteristiche di elevata resistenza meccanica e durezza. Può essere utilizzato come plastica di ingegneria, accessori meccanici come ingranaggi e cuscinetti lubrificanti. Può anche sostituire i materiali metallici non ferrosi per realizzare gusci di macchine, lame del motore automobilistico, ecc. e può anche essere utilizzato per realizzare fiber sintetiche.
| PA66 | Zytel®Muslimb BK099 | Vydyne®21SPC poliammide 66 | Ultramid®A3HG6 HR bk 23591 | GRILON TSG-30/4 V0 | Unità | Standard di prova |
| Scheda tecnica | Fare clic per scaricare | |||||
| Produttore | Dupont | Vydyne | BASF | EMS | ||
| Descrizione | 30% rinforzato con vetro, stabilizzato al calore, resistente all'idrolisi, poliammide 66 | Vydyne 21SPC è una resina PA66 per uso generale. Disponibile in colore naturale. È progettato principalmente per la fabbricazione di stampaggio ad iniezione. Questa resina offre una combinazione ben bilanciata di proprietà ingegneristiche ad alta resistenza; Rigidità; Buona tenacità; Alto punto di fusione; Buona lubrificazione superficiale; Resistenza all'abrasione; E resistenza a molti prodotti chimici, macchina e oli motore, solventi e benzina. | Grado di stampaggio ad iniezione rinforzato con fibra di vetro con buona resistenza all'idrolisi. I.e.: per applicazioni nel circuito di raffreddamento automatico | Grilon TSG-30/4 V0 è un flameretardant stabilizzato al calore, Termoplastico ingegneristico autoestinguente, Rinforzato con fibra di vetro 30% (in peso) Basato su un semicristallino Polyamide-66- Polyamide-6-alloy. | ||
| Aspetto | Colore naturale | Colore naturale | Colore naturale | Rosso | ||
| Carta gialla UL | E41938-234406 | E70062 | / | / | ||
| Fisico | Secco | Secco | Secco | Secco | Unità | Metodo di prova |
| Densità | 1.37 | 1.14 | 1.37 | 1.44 | G/cm. | ISO 1183 |
| Meccanico | Secco | Secco | Secco | Secco | Unità | Metodo di prova |
| Modulo di trazione | 1450000 | 450000 | 6800(MPa) | 10500(MPa) | Psi | ISO 527-2 |
| Stress da trazione (rottura) | 28300 | 7980 | 120(MPa) | 150(MPa) | Psi | ISO 527-2 |
| Ceppo di trazione (resa) | 3 | 5 | 5.4 | 2.5 | % | ISO 527-2 |
| Impatto | Secco | Secco | Secco | Secco | Unità | Metodo di prova |
| Resistenza agli urti dentellata Charpy (23 °C) | 12 | 2.4(-22 ° f, ft.lb/in²) | 12 | 9.5 | KJ/m² | ISO 179/1eA |
| Charpy non dentellato resistenza agli urti (23 °C) | 75 | Nessuna rottura (-22 ° f) | 71 | 65 | KJ/m² | ISO 179/1eU |
| Resistenza agli urti con lzod dentellato (23 °C) | 12 | 2.4(-22 ° f, ft.lb/in²) | 9 | / | KJ/m² | ISO 180/1A |
| Termico | Secco | Secco | Secco | Secco | Unità | Metodo di prova |
| Temperatura di deflessione del calore | 253 | 158 (f) | 250 | 235 | °C | ISO 75-2/A |
| Temperatura di fusione | 262 | 500 (f) | 260 | 260 | °C | ISO 11357-3 |
| Elettrico elettrico | Secco | Secco </Td> | Secco | Secco | Unità | Metodo di prova |
| Rispetto all'indice di resistenza al creepage | PLC1 | PLC0 | PLC1 | PLC1 | / | UL 746 |
| Indice di tracciamento comparato | 400 | 600 | 450 | 600 | / | IEC 60112 |
| Infiammabilità | Secco | Secco | Secco | Secco | Unità | Metodo di prova |
| Valutazione della fiamma | HB | V-2(UL94) | HB | V-0(UL94) | Valutazione | IEC 60695-11-10,-20 |
