(1) gli ostacoli della qualità della lucida1) il bordo del foro interno della cavità può avere angoli caduti, angoli misti o ammaccature e dopo la lucidatura, l'apertura del foro interno può ingrandire (c...
CN mold & Plastic Limited ha un impianto di 10,000 metri quadrati per la produzione di stampi e lo stampaggio ad iniezione a Shenzhen e Zhongshan, Guangdong, cina. Essere un esperto di stampaggio ad iniezione nel settore da oltre 20 anni e certificato da IATF16949, il team CN ha sviluppato tutti i diversi tipi di stampi, dai prototipi rapidi agli stampi di produzione su larga scala come multi-cavità, 2K, gomma siliconica liquida, inserimento e la nostra pressa per stampaggio fino a 1,000 tonnellate.CN mold & Plastic LimitedUtilizza attrezzature all'avanguardia come taglio a filo, EDMs importate dalla svizzera, macchine CNC ad alta velocità, CAD/CAM e fresatrici, perforatrici e rettificatrici. Il nostro gruppo professionale di ingegneri e esperti di stampaggio ad iniezione di plastica hanno oltre 15 anni nell'industria dello stampaggio a iniezione e della produzione di stampi in media. La squadra CN può sempre essere il tuo partner affidabile con cui lavorare e la nostra squadra amichevole è sempre qui per aiutare a trasformare il tuo concetto in realtà.
Gli stampi ad iniezione possono elaborare una varietà di prodotti in plastica, come gusci di prodotti elettronici, giocattoli, articoli per la casa, ricambi auto, dispositivi medici e così via. Di seguito sono alcuni prodotti comuni per la lavorazione di stampi a iniezione:

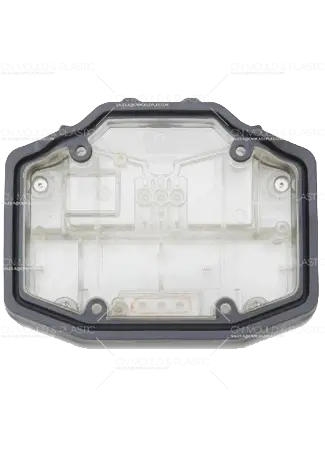

Guscio del prodotto elettronico:Come il guscio di telefoni cellulari, TV, audio e altri prodotti elettronici, utilizzando lo stampaggio a iniezione di materiale plastico ad alta resistenza e durevole per soddisfare l'aspetto del prodotto e i requisiti di prestazione.
Giocattoli:Gli stampi ad iniezione producono una varietà di giocattoli di diverse forme, inclusi giocattoli per bambini, giocattoli educativi, giocattoli sportivi, ecc. Questi giocattoli possono essere stampati ad iniezione con diversi materiali, come PE, PP, ecc.
Articoli per la casa:Gli stampi a iniezione possono essere utilizzati per produrre una varietà di articoli per la casa, come appendini in plastica, secchi in plastica, sedie in plastica, ecc. Questi prodotti hanno un'eccellente durata e sono leggeri, molto adatti per l'uso in famiglia.
Parti automobilistiche:Gli stampi a iniezione possono essere utilizzati per produrre ricambi auto, come porte, dashboard per auto, luci, ecc. Questi prodotti devono avere un'elevata resistenza al calore, resistenza alla corrosione e tenacità per soddisfare i requisiti dell'ambiente di lavoro automobilistico.
Dispositivi medici:Gli stampi ad iniezione possono essere utilizzati per produrre una varietà di dispositivi medici, come siringhe mediche, filati non grassi medici, ecc., che devono avere una buona biocompatibilità e durata per soddisfare i requisiti rigorosi dell'industria medica.

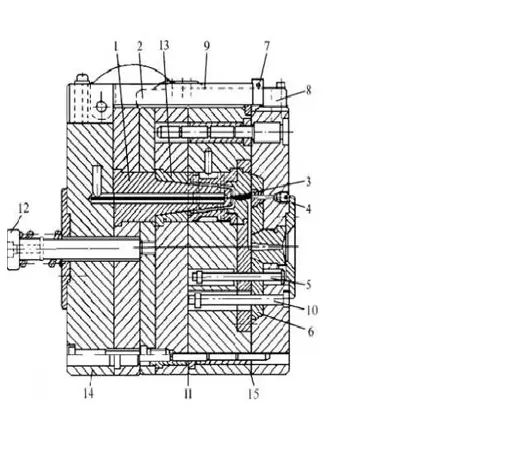

Struttura dello strumento tipica
1. area di separazione della colata
2. Latch
3. Sprue
4. Perno di fermo
5. Testa del bullone
6. Piastra di spelatura
7. Pin
8. Striscia guida
9. Waterway
10. Bolt
11. Linea di separazione principale
12. Perno di espulsione
13. Manicotto spogliarellista
14. Gruppo piastra
15. Nuclei di stampo

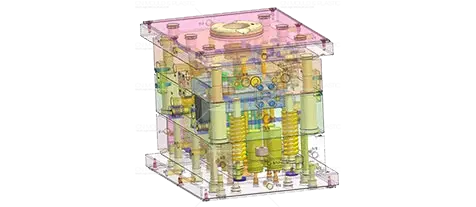

La lavorazione CNC è la procedura di produzione principale per la produzione di utensili. Gli stampi sono di solito lavorati in acciaio e acciaio inossidabile, ma a volte viene utilizzato anche l'alluminio. L'alluminio non può resistere allo strappo e all'usura dello stampaggio ad iniezione e dell'acciaio, ma è una alternativa economica per le parti stampate ad iniezione di piccoli lotti.
Il nucleo dello strumento deve essere in grado di mantenere le sue dimensioni e caratteristiche precise nel corso di migliaia o milioni di cicli di iniezione, insieme a tutti gli stress e il calore applicati su di loro. La lavorazione CNC rende la formatura dei metalli secondo le tolleranza richieste semplice. At CN mold & Plastic Limited, il software CAD/CAM viene applicato per produrre uno strumento sofisticato e perfetto per la progettazione e la lavorazione di stampi.
La lavorazione a scarica elettrica (EDM) è un processo di lavorazione che utilizza scarichi elettrici o scintille per rimuovere il materiale da un pezzo. È comunemente usato per la lavorazione di forme complesse e materiali duri che sfidano la macchina utilizzando metodi tradizionali.
Il processo EDM richiede un pezzo e un elettrodo, in genere realizzato con materiali conduttivi come rame o grafite. Il pezzo in lavorazione e l'elettrodo sono sommersi in un liquido dielettrico, che funziona come un mezzo isolante e aiuta a facilitare il processo di scarica.
Quando viene applicata una tensione elettrica tra l'elettrodo e il pezzo, si verifica una scarica elettrica ad alta energia nel piccolo intervallo tra di loro. Questa scarica crea un calore intenso che si scioglie e vaporizza una piccola parte del materiale del pezzo. Il liquido dielettrico lava via i detriti fusi e viene aperta una nuova scarica.
Mantenendo i parametri elettrici come tensione, corrente e durata degli impulsi, oltre al posizionamento dell'elettrodo, è possibile ottenere una rimozione precisa del materiale. Il processo è in genere controllato da computer, consente un'elevata precisione e rigidità.
At CN mold & Plastic Limited, EDM è particolarmente utile per la lavorazione di forme intricate, sezioni sottili e materiali temprati, come acciai per utensili e leghe esotiche. È comunemente utilizzato in industrie come l'industria aerospaziale, automobilistica, della muffa e della fustellatura e la produzione di elettronica.

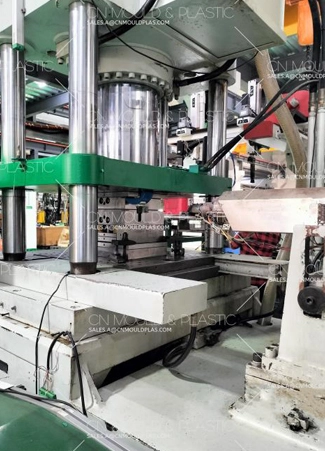

CN mold & Plastic Limited possiede più di 135 macchine per lo stampaggio ad iniezione, comprese macchine verticali e macchine orizzontali. In particolare, abbiamo un set di macchine per lo stampaggio a iniezione verticale con unità di iniezione orizzontali adatte per prove di stampaggio di inserti. La struttura della macchina verticale consente un facile posizionamento dell'inserto.
Caratteristiche della macchina per lo stampaggio ad iniezione
1. Bloccaggio verticale; Iniezione orizzontale.
2. Struttura robusta. La forza di serraggio è fino a 500 ton.
3. L'altezza della base di iniezione è regolabile, con una maggiore flessibilità nel design dello stampo.
4. Progettazione del sistema di circuiti petroliferi diversificato (iniezione semi-chiusa, servo o ad alta velocità) per soddisfare le esigenze dei clienti.
| Marchio | Materiale in acciaio n. | Confronto di Standard e proprietà | Durezza | Durezza dopo il trattamento termico | Proprietà e applicazioni | |||
| AISI | JIS | DIN | HB | HRC | HRC | |||
| ZHAOHENG | S136 | 420 ESR modificato | SUS420J2 ESR modificato | 1.2083 ESR modificato | = 235 | - | HRC46 ~ 52 | Elevata purezza, organizzazione fine e uniforme, eccellenti prestazioni di lucidatura, resistenza alla corrosione e buona stabilità dimensionale del trattamento termico. Può essere utilizzato per stampi a specchio e la produzione di plastica corrosiva e plastica che aggiunge acceleranti. |
| S136H | 420 modificato | SUS420J2 modificato | 1.2083 modificato | 30 ~ 37 | Nessun indurimento a caldo richiesto | Acciaio pressofuso Pre-temprato con durezza HRC30 ~ 37, elevata purezza, organizzazione fine e uniforme, prestazioni di lucidatura di alta qualità, resistenza alla corrosione, buona stabilità dimensionale del trattamento termico. | ||
| H13 | H13 | SKD61 | 1.2344 | = 235 | - | HRC48 ~ 52 | Elevata tenacità e buone prestazioni di fatica termica, adatto per lega di zinco, piccolo stampo per pressofusione in lega di alluminio, stampo in plastica. | |
| NAK80 | P21 modificato VAR | - | - | - | 37 ~ 43 | Nessun indurimento a caldo richiesto | Lucidatura a specchio fino al #8000, acciaio indurente per l'età, eccellente stabilità dimensionale, eccellente lavorabilità di scarico e venatura del sole. Adatto per la produzione di produzione di massa media di forma semplice, requisiti di superficie e requisiti di precisione di elaborazione dello stampo ordinario come il pannello degli strumenti dell'auto, il pannello della fotocopiatrice. Non adatto per gli stampi con Tianjin ignifugo e requisiti di corrosione elevati. | |
| P20 | P20 | 1.2311 | 30 ~ 36 | No heIn fase di indurimento richiesto | Acciaio per stampi in plastica pre-temprato economico. Adatto per stampi e stampi ad alta resistenza per la produzione di massa piccola e media senza requisiti di superficie. | |||
| 01 01 | = 235 | - | HRC46 ~ 52 | Può essere temprato a HRC46 ~ 52. Utilizzato in generale per accessori per stampi, laminati, blocchi resistenti all'usura. | ||||
| 45 #, 50 # | 1045-1050 | S45C-S50C | -1.1730 | = 235 | - | Nessun indurimento a caldo richiesto | Con una buona lavorazione e lavorabilità, è adatto per piastre per stampi e accessori meccanici. | |
| 738H | P20 modificato | - | 1.2311 modificato | - | 33 ~ 40 | Nessun indurimento a caldo richiesto | (SW318H)-- acciaio non forgiato temperato Pre-temprato, uniformità di durezza a sezione trasversale di grandi dimensioni, buona saldatura e conducibilità termica. Adatto per la produzione di stampi in plastica per piccoli lotti. Non adatto per gli stampi con Tianjin ignifugo e requisiti di corrosione elevati. | |
| 718H | P20 modificato | 1.2738 modificato | 33 ~ 40 | Nessun indurimento a caldo richiesto | (SW718H)-- acciaio non forgiato temperato Pre-temprato, uniformità di durezza a sezione trasversale di grandi dimensioni, buona saldatura e conducibilità termica. Adatto per la produzione di stampi in plastica per piccoli lotti. Non adatto per gli stampi con Tianjin ignifugo e requisiti di corrosione elevati. | |||
| LKM | Muslimate | H13 ESR | SKD61 ESR | 1.2344 ESR | = 229 | - | HRC48 ~ 54 | Elevata purezza di acciaio, struttura uniforme, eccellente tenacità e anti-tempera, buona resistenza alla fatica e permeabilità e buona lucidatura a specchio. Adatto per stampi con finitura superficiale alta di piccole e medie dimensioni senza requisiti di resistenza all'usura. |
| LKM S7M | S7 modificato | 1.2357 modificato | = 229 | - | HRC52 ~ 58 | Dopo il trattamento di rifusione e raffinazione ESR, l'acciaio ha un'elevata purezza, una microstruttura fine, un'eccellente lucidatura a specchio, venature del sole, elevata resistenza all'usura e buona resistenza alle alte temperature e tenacità e la durezza può raggiungereHRC56-58. Adatto per la produzione a lungo termine di piccole e medie dimensioni di fibra di vetro, fibra di carbonio e altri stampi a iniezione di plastica rinforzata. La matrice di compattazione in plastica termoindurente viene applicata anche alla matrice per stampa a caldo e alla matrice per estrusione in lega di alluminio. | ||
| LKM C1100P | JIS C1100P | Rame Cu; Elevata purezza, eccellente conduttività elettrica, facile lavorazione, bassa deformazione. Adatto per elettrodi di lavorazione a scintilla di precisione. | ||||||
| LKM2083 | 420 | SUS420J2 | 1.2083 | = 240 | HRC46 ~ 52 | Utilizzato in stato temprato; Buona resistenza alla corrosione, resistenza all'usura e proprietà di lucidatura. Adatto per stampi per la produzione a lungo termine di plastica resistente alla corrosione. | ||
| Muslimate | 280 ~ 320 | 29 ~ 34 | Nessun indurimento a caldo richiesto | Acciaio per stampi Pre-temprato, buona resistenza alla corrosione, resistenza all'usura e proprietà di lucidatura. Adatto per la produzione di lotti di plastica resistente alla corrosione di piccole e medie dimensioni. | ||||
| CN2311 | -P20 | -1.2311 | 260 ~ 340 | 26 ~ 36 | Nessun indurimento a caldo richiesto | Acciaio per stampi in plastica ordinaria Pre-temprato. Adatto per stampi e stampi ad alta resistenza per la produzione di massa piccola e media senza requisiti di superficie. | ||
| USA MATERION Lega di rame al berillio | MOLDMAX HH | UNS C17200 | - | 36 ~ 42 | Nessun indurimento a caldo richiesto | Lega di rame al berillio ad alta resistenza, eccellente conduttività termica e alta resistenza, migliora notevolmente l'efficienza dell'iniezione e l'aspetto del prodotto. Adatto per nuclei e inserti di stampi che richiedono un raffreddamento rapido. | ||
Nuovo elenco di controllo della convalida dello stampoStrumento #: muslimate
| No. | Punto da controllare | Sì | No | NA | Commenta | ||||
| Informazioni di elaborazione | |||||||||
| 1 | Il foglio dei parametri di processo è disponibile? | ||||||||
| 2 | Schermo a pressione (temperature, pressioni, velocità di iniezione) disponibile? | ||||||||
| 3 | Qual è la dimensione della canna? | ||||||||
| 4 | Qual è la temperatura di fusione del materiale? | ||||||||
| 5 | Cos'è il tono della stampa (schermo della stampa fotografica con la forza di campeggio effettiva) | ||||||||
| 6 | Il diagramma di conexion di raffreddamento è disponibile? | ||||||||
| 7 | Il diagramma elettrico è disponibile? | ||||||||
| 8 | La parte finale è disponibile? | Peso finale: | Peso Non in confezione: | ||||||
| 9 | Rapporto pressa (diametro del cilindro di iniezione, quanto cilindri?) | Dimensioni cilindro: | # Cilindri: | ||||||
| 10 | Qual è la pressione neumatica o idraulica effettiva utilizzata? (schermo della pressa core) se applicabile | ||||||||
| Informazioni sugli utensili | |||||||||
| 11 | Durezza dei materiali (core, cavs, slides). Certificati e test fisico a blocchi | ||||||||
| 12 | Il blocco della cavità si identifica bene nello strumento (inciso al blocco cav e alla base dello stampo)? | ||||||||
| 13 | Tutte le parti sono incise bene su stampo? (diapositive, sollevatori, perni di espulsione, ecc) | ||||||||
| 14 | Le linee di raffreddamento sono identificazione corretta (in-out) ? | ||||||||
| 15 | Lo stampo è privo di perdite d'acqua/olio? (verifica con l'aria) | ||||||||
| 16 | Lo stampo ha abbastanza barra di supporto e si trova bene? | ||||||||
| 17 | La barra di sicurezza si trova bene? | ||||||||
| 18 | Lo stampo ha 2 anelli per modellare le fasce e la posizione corretta? (Lo stampo deve avere fori per filettatura per anelli su 2 lati dello stampo) | ||||||||
| 19 | È in corso ogni zona di revisione del sistema elettrico per il corretto funzionamento? | ||||||||
| Le linee di separazione si trovano secondo DFM? | |||||||||
| 21 | La parte è incisa per stampa? | ||||||||
| 22 | La parte ha i codici della data secondo la stampa e DFM? | ||||||||
| 23 | Il peso dello strumento è contrassegnato sullo stampo? (inciso, dipinto, stampato) | ||||||||
| 24 | La dimensione dello strumento generale è contrassegnata sullo stampo? (inciso, dipinto, stampato) | ||||||||
| 25 | Ha ogni meccanismo retrattile il proprio sensore di posizione e selezionato in serie? | ||||||||
| 26 | È "top" dipinto sul lato superiore dello strumento? (inciso, dipinto, stampato) | ||||||||
| 27 | Le barre di espulsione sono dello stesso livello dello strumento? | ||||||||
| 28 | Le dimensioni dell'anello centrale e dell'ugello sono di dimensioni adeguate? | Dimensione dell'anello centrale: | Dimensioni dell'ugello: | ||||||
| 29 | L'ofedenza senza muffa della saldatura, essere imballata, noizes o golding? | ||||||||
| 30 | Le prese d'aria si trovano e vanno attraverso l'esterno? | ||||||||
| 31 | Il layout del sistema di espulsione è conforme a DFM? | ||||||||
| 32 | Lo stampo è abbastanza sicuro per la movimentazione nella sala degli attrezzi? (Controlla che l'eccedenza nella piastra di serraggio sia solo ciò richiesto dalla configurazione) | ||||||||
| 33 | I pezzi di ricambio sono di un marchio commerciale? (Preferito Misumi) | ||||||||
| 34 | È disponibile la documenti dello stampo come stampe 3D e 2D? | ||||||||
| 35 | La letteratura hot runner è disponibile? (2D/3D/sutcase/strumenti) | ||||||||
| 36 | I codici sono disponibili per i pezzi di ricambio per l'acquisto rapido? | ||||||||
| 37 | Sono disponibili codici primaverili e seguono il codice colore? | ||||||||
| 38 | Lo stampo ha una copertura per proteggere lo stampo a mano? (coperchio inferiore) | ||||||||
| 39 | Il rapporto dimensionale finale e il colpo finale sono disponibili? (include runner) | ||||||||
| 40 | Verifica che tutte le caratteristiche visivi marked at print sono presenti su una parte in plastica. | ||||||||
| 41 | Il dispositivo di misurazione è disponibile? | ||||||||
| 42 | Sono disponibili blocchi? | ||||||||
| Sono disponibili foto e video di stampi? | |||||||||
| 44 | Il test funziona bene? | ||||||||
| 45 | Sono disponibili foto di prova e video? | ||||||||
| 46 | Sono disponibili documenti di prova come stampe 3D e 2D? | ||||||||
| 47 | Le dimensioni reali dello stampo sono le stesse dei dati 2D e 3D? | ||||||||
