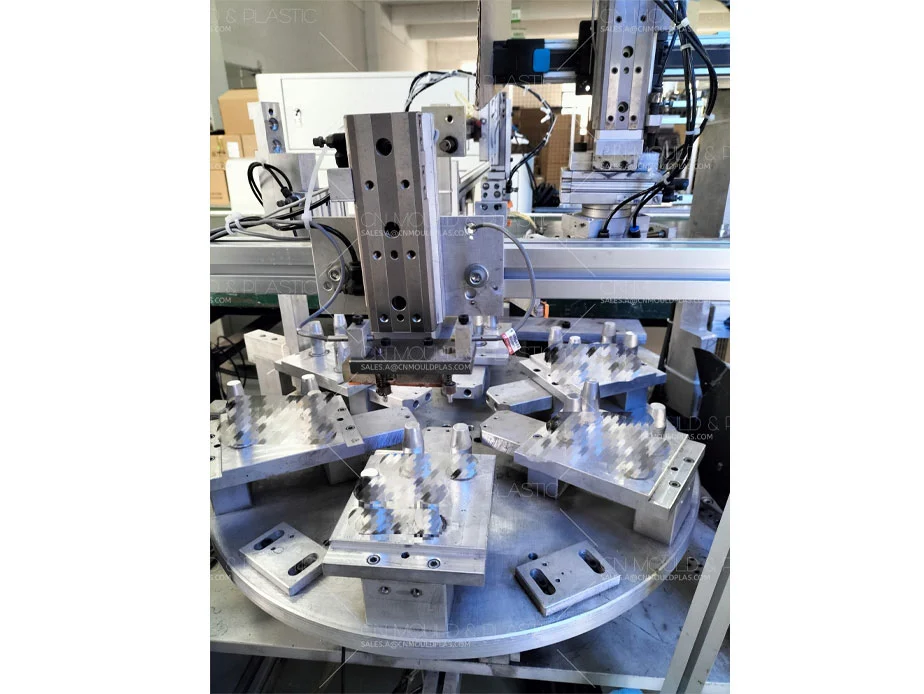

Apparecchio Design

1. Avere una buona conoscenza dei requisiti tecnici delle parti del prodotto;

Dopo aver ricevuto l'attività di progettazione, è necessario preparare i dati necessari per la progettazione del dispositivo, inclusi i disegni di progettazione delle parti e i requisiti tecnici, i regolamenti di processo e i disegni di processo e le attrezzature per la lavorazione. Dopo aver compreso i requisiti tecnici della struttura di base, precisione dimensionale, tolleranza della forma e della posizione delle parti del prodotto, È necessario trovare la chiave e le dimensioni importanti delle parti (la dimensione deve essere garantita), e quindi determinare in fondo lo schema di progettazione dell'apparecchio.

2. Stabilisci il riferimento di posizionamento sull'apparecchio

Per ogni set di design del dispositivo, la chiave e la parte importante delle parti dovrebbe essere la parte di posizionamento sull'apparecchio (design di posizionamento). Dovrebbe anche determinare il design di posizionamento ideale (design di precisione), il riferimento di posizionamento principale (primo riferimento) e il riferimento di posizionamento secondario (secondo riferimento).

3. Bloccaggio di parti e design della struttura di bloccaggio dell'apparecchio

È necessario un serraggio dopo il posizionamento nel fixtur di lavoro, in modo che le parti nel processo di elaborazione possono mantenere il posizionamento per evitare danni. Durante l'elaborazione di parti, spostamento, deformazione e vibrazione, che incieranno sulla qualità di lavorazione delle parti.

4. La precisione del dispositivo

Lo scopo primario del dispositivo comunemente usato è di garantire la qualità di elaborazione delle parti, in particolare, quando si utilizza l'elaborazione del dispositivo, è necessario garantire la precisione delle dimensioni (forma) e la precisione della posizione delle parti.

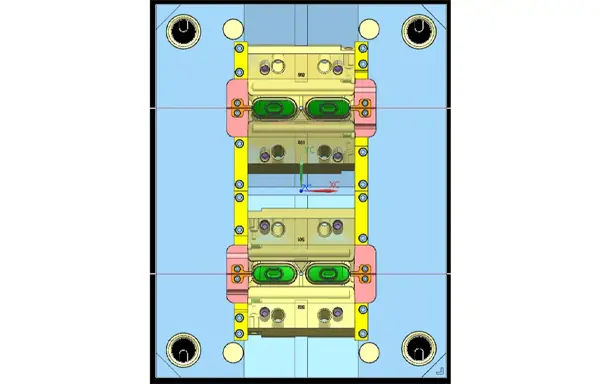

5. Disegna il dispositivo

Il disegno generale dell'apparecchio dovrebbe essere disegnato in base ai risultati della discussione finale (metodo del sistema a tre basi). Le parti lavorate devono essere segnate con linee a doppio punto, la barra del titolo deve essere riempita in modo corretto e le parti standard devono essere segnate con le loro specifiche e numeri standard. Anche in base alla corrispondenza e alla precisione comunemente utilizzate del dispositivo, alla precisione dei componenti di posizionamento e guida, alla combinazione delle parti principali per fissare le regolazioni dimensionali adeguate, le altre impostazioni di posizione devono soddisfare i requisiti ragionevoli dei valori di tolleranza. Alla fine sono elencate altre dimensioni, comprese le dimensioni complessive, le dimensioni della connessione e le dimensioni della vestibilità importanti.
